Der Funkmessplatz FUP-1 DZS stammt aus der Auflösung einer Radio- und Funk Werkstatt.

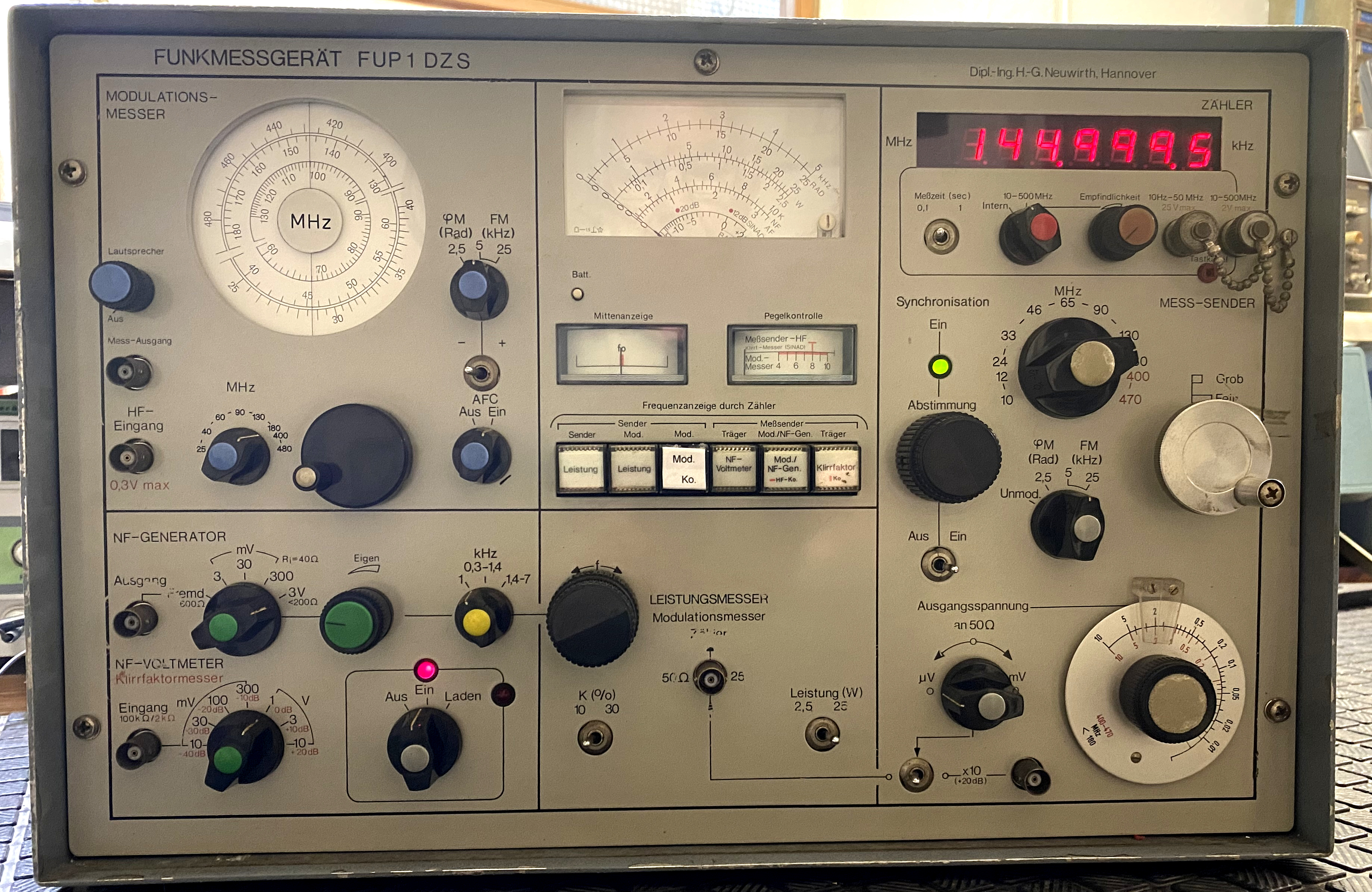

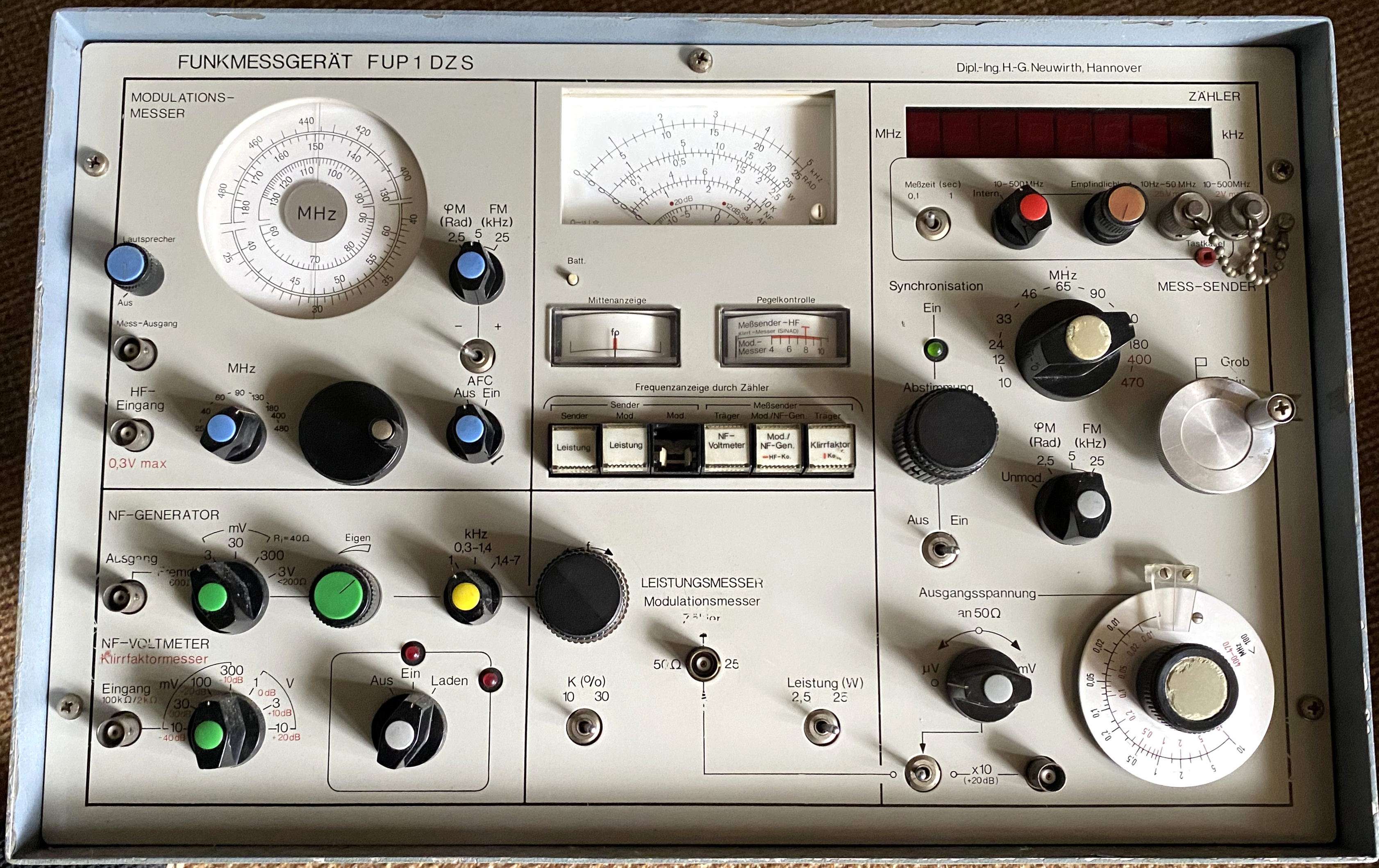

Das Gerät stand recht vergammelt da, lies sich aber noch einschalten. Es hatte schon, vermutlich vergebliche, Reparaturversuche hinter sich (Lackversiegelungen an Schrauben und Trimmern).
Im Netz fand ich glücklicherweise bei Peel.dk die Schaltpläne, aber weder Betriebsanleitung noch technisches Dossier.
Dank KI im Internet (feine Sache) konnte ich einige brauchbare Dokumentationsschnipsel finden und frage mich nur wo die KI das abgezapft hat, oder ob sie tatsächlich die Schaltungen analysieren kann.
Der heikelste Fehler war, dass die Synchronisierung des Oszillators oberhalb 12 MHz nicht mehr funktionierte, nur im untersten Bereich 10-12 MHz leuchtete die Sync-LED auf.

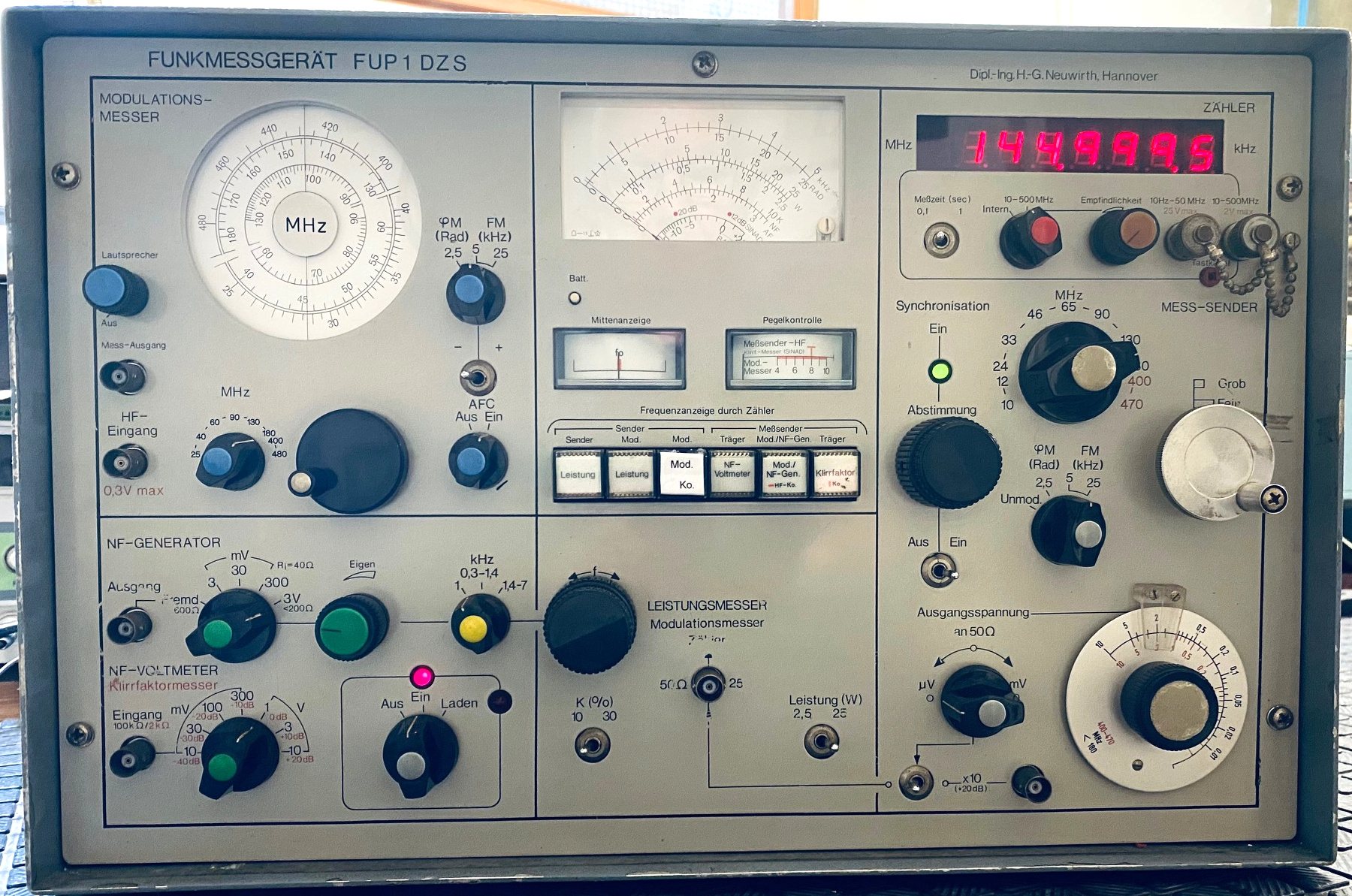

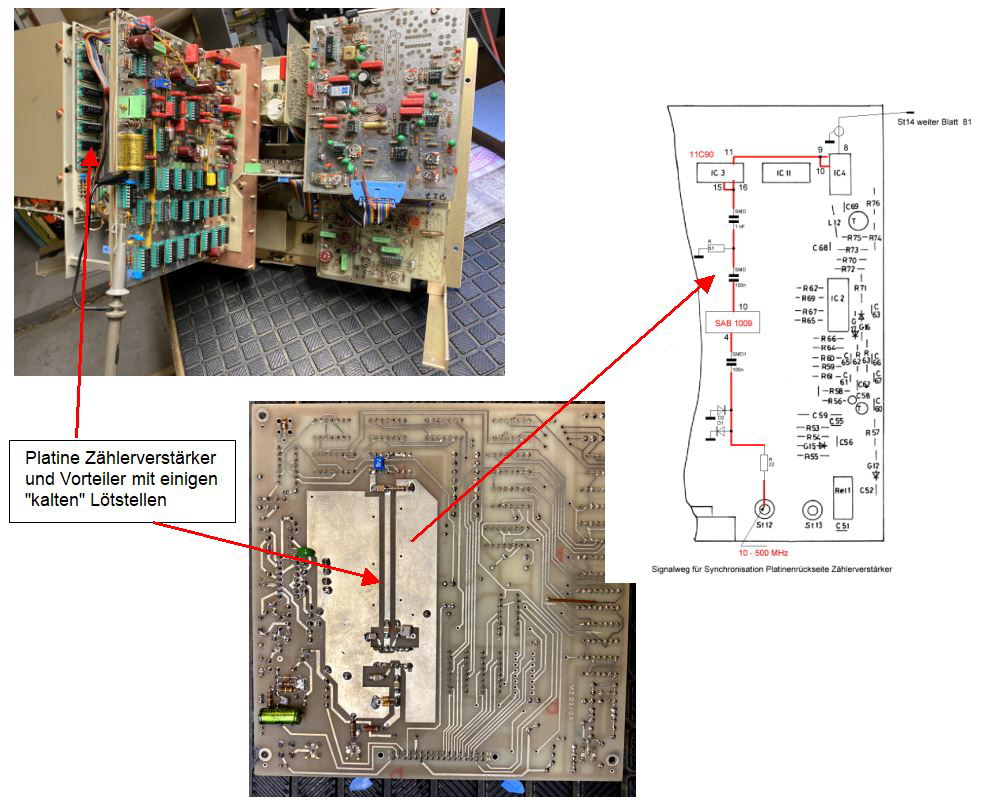

Ursache hierfür waren schlechte Lötstellen auf der Zählerverstärker-Vorteiler-Platine im SMD-Bereich der ICs SAB 2009 und 11C90. Hierzu musste die Kiste quasi erst mal zerlegt werden (siehe Fotos).
Die Schaltpläne sind nicht einfach zu lesen da logische Zusammenhänge über viele Seiten verteilt sind. Deshalb war erst einmal Leitungsverfolgung und Ersatzschaltung zeichnen angesagt bevor Multimeter und Oszilloskop zum Einsatz kamen.
|
