FROG2 ein CW-Sensor-Elekronik-Keyer mit PIC 16F690
  • Mit drei Ausgängen ist der FROG-2 sowohl Sensortaste als auch Electronik-Keyer.
  • Die Geschwindigkeit ist zwischen < 5 Wpm und high speed CW einstellbar.
  • Der Keyer arbeitet mit 0-Kraft-Sensoren.
  • Vier programmierbare Textspeicher je 61 Zeichen mit Zugriff über vier Taster.
  • Bequeme Speichereingabe mit Wiederholung des letzten gültigen Wortes bei Irrung.
  • In den Speichertext einbettbarer, komfortabler Kommando-Befehlssatz.
  • Drei Iambic-Modi wählbar, mit oder ohne, Punkt- / Strichspeicher.
  • Strich/Punkt-Ratio einstellbar.
  • CW-Speed per Poti, per Menü und Kommando verstellbar.
  • 4-stelliger Kontest-Zähler, über Menü einstellbar, Dekrement per Tasten.
  • Automatische Stromsparschaltung (Nanoampere).
  • ICSP-Programmierschnittstelle auf der Platine integriert.
  • Bauteilkosten unter 15 Euro (Fa. Reichelt).
  • Firmware gratis. Platinen kann ich leider nicht anbieten.

Was man wissen sollte: Sensoren reagieren auch auf Hochfrequenz, deshalb Vorsorge gegen vagabundierende HF treffen!!.

  • With his three outputs, the FROG-2 is both, sensor-key and electronic-keyer.
  • CW-speed is adjustable between <5 Wpm and high speed CW.
  • The keyer works with 0-force sensors.
  • Four programmable text memories, 61 characters each, access via four buttons.
  • Comfortable memory entry with repetition of the last valid word in case of error.
  • Comfortable command set, embedded in the memory text,
  • Three Iambic modes selectable, with or without, dot / dash memory.
  • Adjustable dash / dot ratio.
  • CW-Speed ​​adjustable by potentiometer and command.
  • 4-digit contest-counter, adjustable via menu, decrement by key.
  • Automatic power-save-circuit (nanoampere).
  • Integrated ICSP programming interface on the board.
  • Component costs less than 15 euros (Reichelt)
  • Firmware for free.Unfortunately, I cannot offer circuit boards.

What you should know:  Sensors also respond to high frequency, so take precaution against straying RF!!

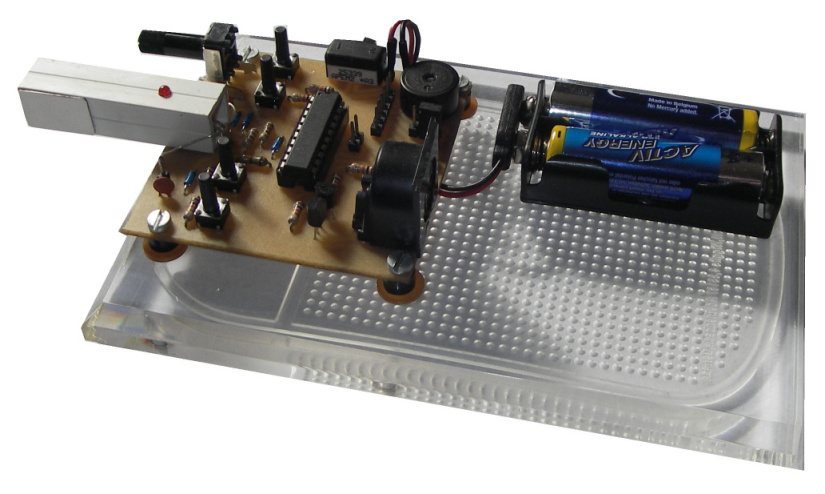

Frog-2 Plexi

Downloads

Beschreibung deutsch (PDF 3,8 MB)

Description english (PDF 3,3 MB)

Firmware FROG2S-b (HEX 21 kB)

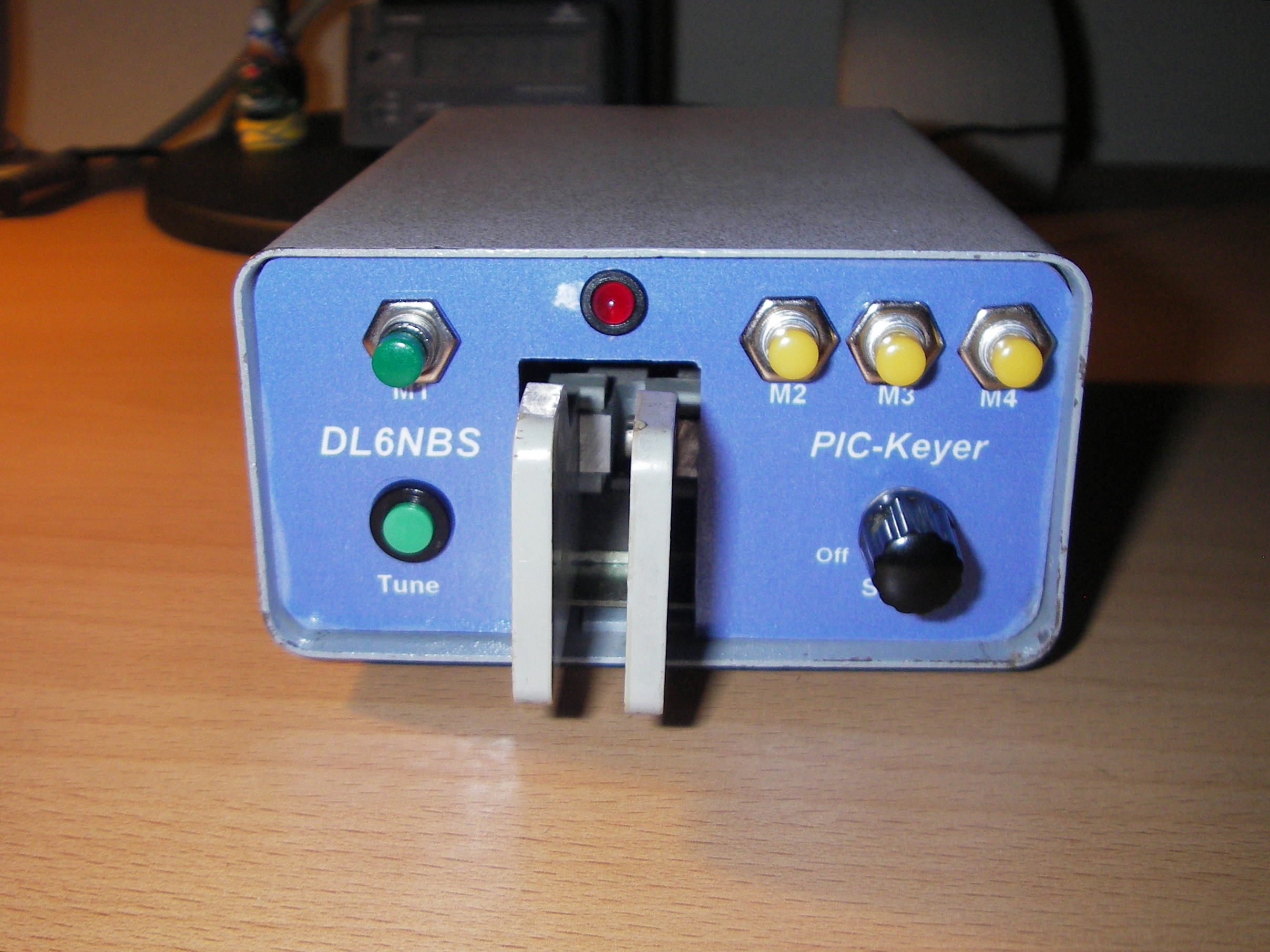

Frog-2 Portabel-Version

Ich konnte ich eine alte, defekte ETM-3 ersteigern. Mit der FROG-2 Elektronik brachte ich sie auf modernen Stand. Bei dieser Hardware-Paddle-Version gibt es keine HF-Einstrahlungsprobleme.



I could get an old, defective ETM-3 at auction. I brought it up to date with the FROG-2 electronics.

There are zero RF-radiation problems with this hardware-paddle-version.

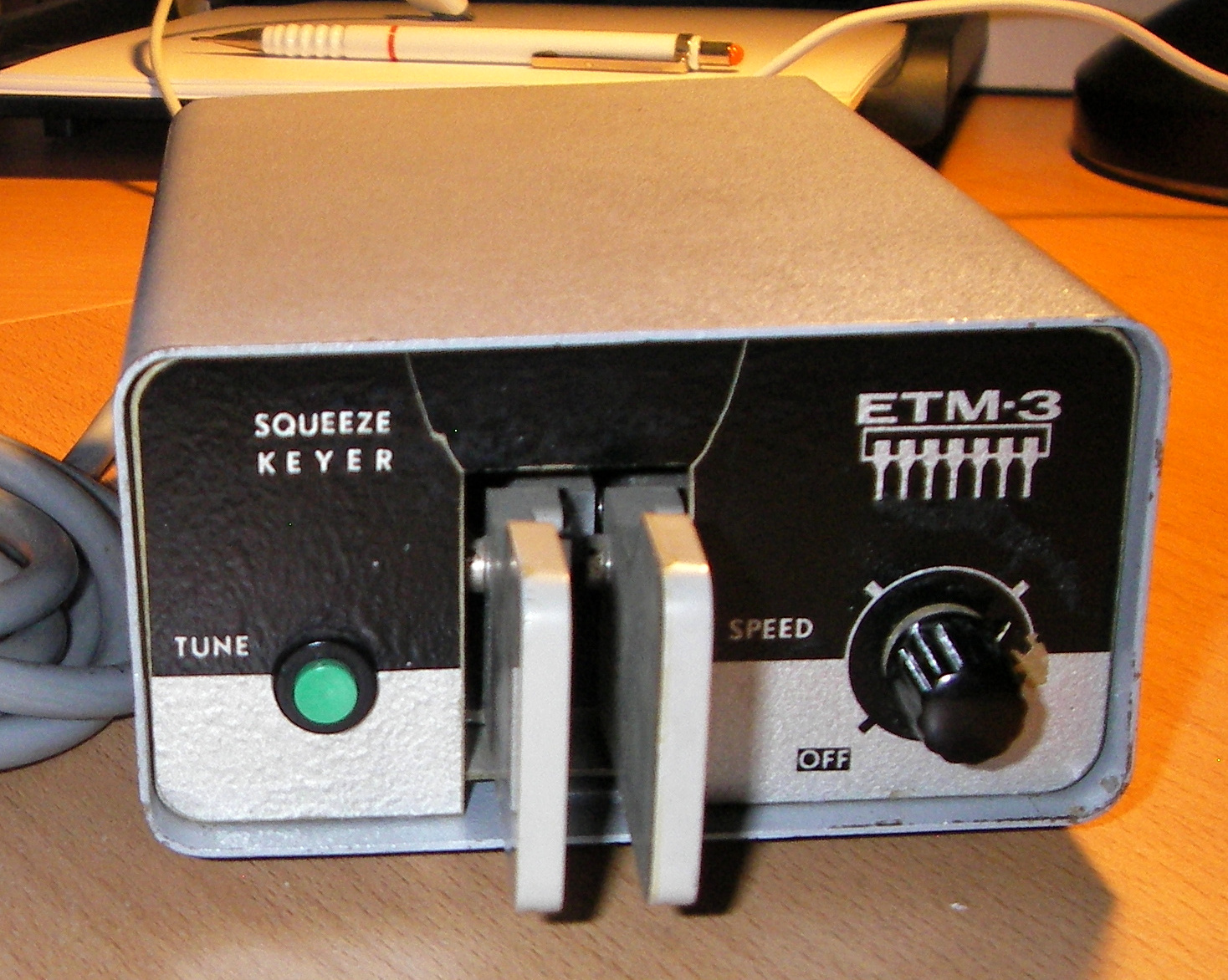

vorher

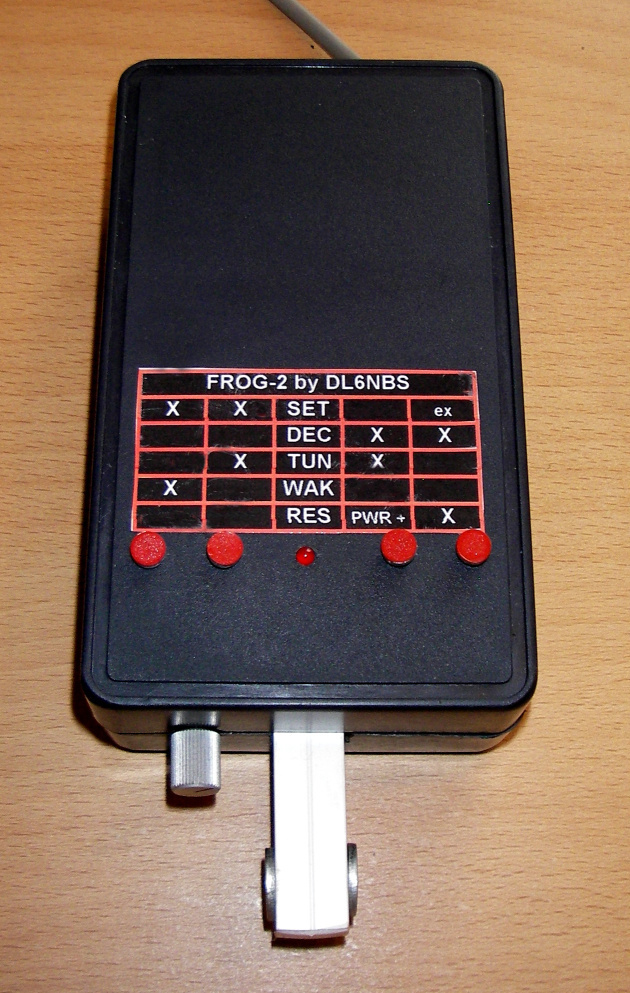

nachher

Downloads

Beschreibung deutsch (PDF 2 MB)

Description english (PDF 2 MB)

Firmware FROG2P-b (HEX 21 kB)
