Ohne Internet oder Papier schnell von der V_ss Messung am Oszi zum dBm Leistungsverhältnis und umgekehrt.

Wissenschaftliche Abhandlungen zu diesem Thema gibt es zuhauf im Internet. Die Suche eines einfachen Berechnungsmodells für den Praktiker verlief erfolglos. Du misst am Oszi eine HF-Spannung und möchtest wissen, was das nun in dBm bedeudet oder umgekehrt. Also Taschenrechner und Tabelle rausholen und interpolieren ...  mühsam oder?

Diese EXCEL-Tabelle zum herunterladen erledigt das im Handumdrehen. Sie liefert auch die Werte für U_eff und P in Milliwatt
oder erlaubt die direkte Berechnung (Punkte 2 und 4).

Natürlich sollte man bei der Messung mit dem Oszi den 50 Ohm Abschluss nicht vergessen.

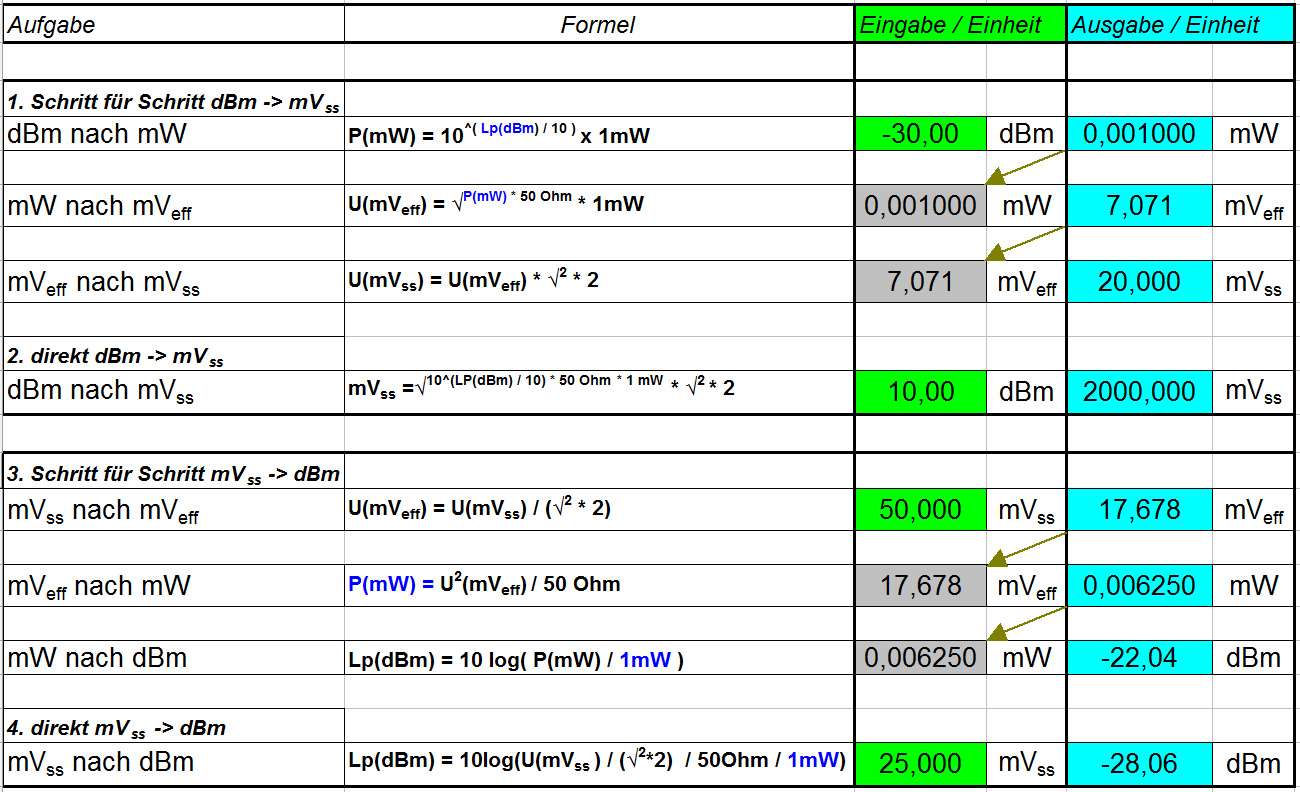

Die Eingabe der zu berechnenden Werte erfolgt über die grünen Felder (dBm oder Millivolt_ss).
Die Werte in den grauen Feldern werden automatisch übernommen und sollten nicht überschrieben werden.
In den blauen Feldern gibts die Ergebnisse und ggf. auch die für die Berechnung passenden EXCEL-Formeln kann man dort finden.

Null Millivolt als Eingabe kann das Blatt nicht berechnen, das ergäbe sowieso keinen Sinn.

From the V_pp measurement at the Oszilloscope to dBm and versa, quickliy without paper or Internet.

Scientific papers to this topic abound on the Internet. The search for a simple calculation model for the pragmatist was unsuccessful.
You have an RF-voltage at the oscilloscope and want to know what this means in dBm or vice versa. So you look for the calculator and the dBm-table and start to interpolate ... tedious right?

This small downloadable EXCEL spreadsheet manages this in two ticks. It also provides the RMS and milliwatts or allows the direct calculation (points 2 and 4).

Of course, you should not forget the 50 ohm termination during the measurement with the oscilloscope .

Make the input of the values ​​to be calculated via the green fields (dBm or millivolt_pp).
The values ​​in the gray fields are automatically adopted and should not be overwritten.
In the blue fields, you will find results and also the EXCEL formulas if wanted.

The sheet can not calculate zero millivolts as input, that's nonsense anyway.

Download

Wer einen programmierbaren Taschenrechner besitzt hat es noch einfacher, hier die Progrämmchen für einen CASIO fx-3650P II

dBm zu mVss:   Lbl 1 : ?->A : (√((10^(A / 10)) x 50 x 10^(3)) x √(2) x 2 III Goto 1

mVss zu dBM:   Lbl1 : ?->A : (10xLOG((A / (2x√(2)))² / 50 x 10^(-3)  III Goto 1

_{Auch hier gilt die Ausnahme, 0 mV -> das geht nicht.}

Wer trotzdem eine Tabelle Sinusleistung an 50 Ohm in dBm Ueff und Uss bevorzugt wird hier fündig
