Intension war zunächst ein Langzeit-Entlade-Kapazitätstest für NiMH- und NiCd-Akkus.
Die ergänzende Ladeprozedur ergab sich wegen der vorhandenen Hardware und freier Arduino-Ressourcen.
Damit wurde die ursprüngliche Idee eines reinen Entladers zu einem vollwertigen Checker erweitert.
Ich verwende ihn fast ausschliesslich auch zum Laden von Einzelakkus. Werden passende Akkuhalter über die bereits auf der Platine vorgesehenen Lötnägel aufgesteckte, geht das auch für Micro-, Baby- und sogar Monozellen.
Merkmale
- Gleichzeitiger Test von drei NiMH-Akkus oder NiCd-Akkus.
- Über Analogeingänge wird jeder Akku einzeln analysiert.

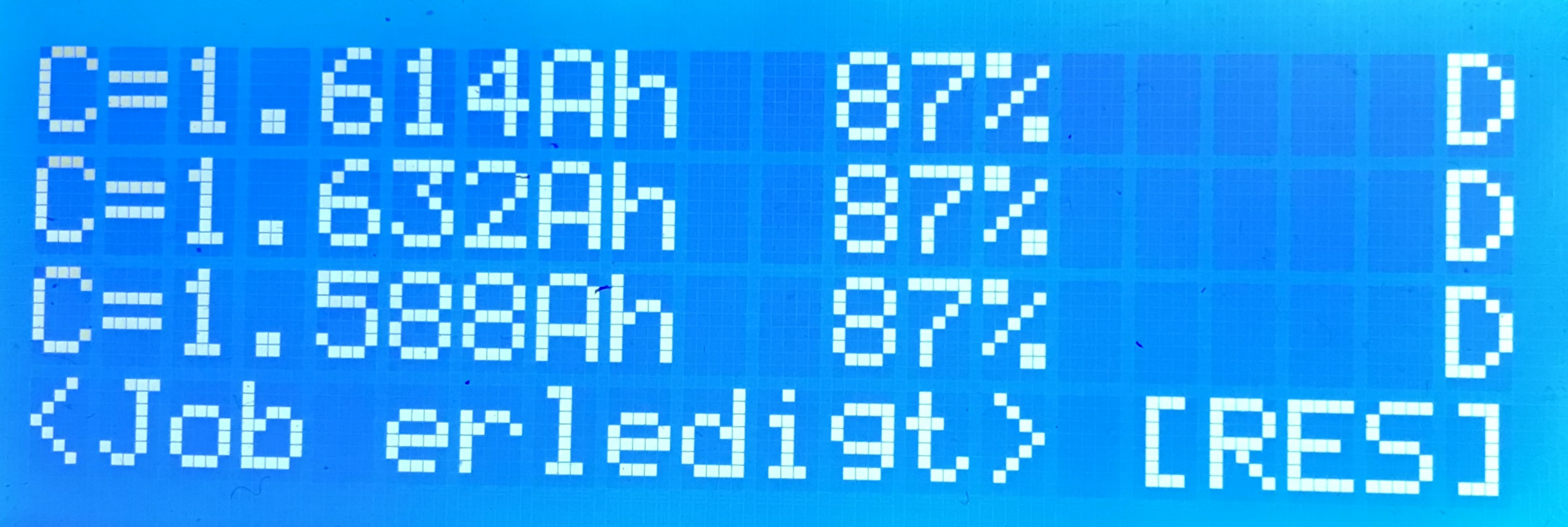

- Anzeige über ein 4-Zeilen / 20-Zeichen - LCD-Display.
- Es sind Fünf Modi wählbar:
- nur Entladen
- nur Aufladen
- erst Entladen dann Aufladen
- erst Aufladen dann Entladen
- erst Entladen dann Aufladen dann wieder Entladen
- Ladeabschaltung über Endspannung, über Delta-U oder maximale Ladezeit.
- Serielle Ausgabe des Protokolls über den Arduino Serial Monitor ist möglich.
- Serieller Plot der Spannungsverläufe mit dem Arduino Serial Plotter ist möglich.
Leider kann ich auf dem gebührenfreien Webspace von lima-city keine Archive zum Download hinterlegen.
Den Arduino-Nano-Sketch erhältst Du von mir gerne kostenlos per eMail Anhang.
Platinen kann ich leider nicht anbieten.
|
